ANTENA PORTABLE PARA SATELITES LEO

Hace una semana que tengo el handy. Había hecho una antena arrow bi-banda con el diplexor para debutar en la operación de satélites de órbita baja. Como usé (como siempre) elementos reciclados, me resultaba un poco pesada además de "grande", medio molesta para guardar.

Buscando en la web, encontré la página de PY4ZBZ que describía una antena parecida a la arrow, pero con alimentación "open sleeve", que prescinde del diplexor, ya que se alimenta con un solo coaxil de 50 ohms.
Este tipo de alimentación "open sleeve" es así: Se alimenta el dipolo de mayor tamaño directamente con 50 ohms y el dipolo más pequeño se alimenta "por aproximación", jugando con la distancia de separación se puede hacer un ajuste fino de la ROE en ambas bandas.

En este caso la separación está en 2 cm y la roe excelente en ambas bandas.

En otros proyectos, vi también una Moxon para 2 m y allí me asaltó la idea de hacer el proyecto de Roland, pero con los dos elementos para 146 en tipo rectángulo moxon, lo cual deja la antena en solo 74 cm de ancho, que es bastante más manuable que la "arrow" y la "IOio", con una ganancia similar y sin la necesidad de un diplexer.

Lo primero que hice fue hacer una simulación en el programa "Manna-Gal", haciendo la moxon de VHF de 3 elementos y la de UHF de 4 elementos. Como los resultados eran buenos, a las 10 de la mañana de hoy, lunes 6 de diciembre de 2010 comencé a armarla, para las 11:30 estaba armada en forma experimental, sostenida con cinta aisladora sobre un armazón de madera de pino, sin el director de 146 Mc... Pero la ROE en 435 MHz no era buena.
Después de almorzar me puse a jugar con el Manna-gal, y allí me dí cuenta que la falta del director de Vhf influía, así que siempre dentro del bendito programa, agregué un director a la antena de Uhf y jugué con las separaciones para lograr una Roe aceptable de 1.6:1 en 435 Mc y 1.4:1 en 146 Mc.
Para las 3 de la tarde la antena estaba siendo probada y en la realidad el ROE era casi el mismo del programa.

A las 17:42 hs. LU iniciaba su paso el AO 51 y la antenita me sorprendió, se portó muy bien y hice QSO con PY5LF Luciano que me felicitó por la antena y también me dió un 5-9 el amigo Giovanni CE2FME.

Otro proyecto que recomiendo, por lo simple y efectivo.
Un abrazo
LU5FR

miércoles, 24 de noviembre de 2010

JOTA POLE COLINEAL DE 2 ELEMENTOS DE 5/8 PARA VHF


Entusiasmado con hacer algo de comunicaciones satelitales me he decidido a comprarme un handy bi-banda por internet.
Mientras llega, estuve haciendo algunas cositas para esperar al nuevo.
La primera opción es la antena direccional de dos bandas y su diplexor para trabajar los pájaros LEO.
Como también me será necesario tratar de excitar alguna de las repetidoras de la zona que se encuentran todas a más de 100 Km., tengo que tener una antena que me otorgue algo de ganancia. Hacer una direccional es medio complicado, amén de la necesidad de rotor. Así que me decidí por una antena colineal, que según los artículos que he leído regalan una ganancia considerable.
Alguna vez había armado el dipolo colineal del Handbook, y que andaba excelente, pero la cuestión de la adaptación de impedancia era medio complicada.
Mirando las antenas "Jota", vi que también podían hacerse de 5/8 de onda, cosa que da un poquito de ganancia a la media onda, pensé que siendo colineal, de 2 elementos, podría agrandarse bastante esa fuerza extra.

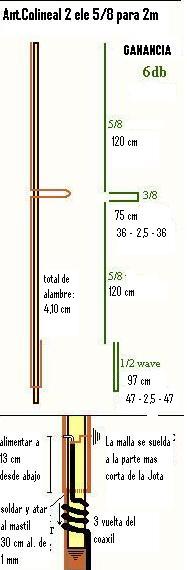

Buscando en la red hallé la página de KB1DIG con las dimensiones, detalles de alimentación, ideas para el armado, etc., así que siendo las 8 de la mañana del martes puse manos a la obra:
En el galpón encontré un caño de PVC blanco de 3/4" de instalación eléctrica, unos cuántos metros de alambre de telégrafo de 4 mm de acero recubierto en cobre, coaxil rg58 tenía, conector también...


Corté 4,11 metros de alambre, lo enderecé como pude (es bastante duro) y metro en mano comencé a dar forma a la antena; una vez lista, cortados los sobrantes, la encinté con aisladora sobre el caño ¡que linda iba quedando!
La puse sobre la mesa del quincho, limpié los contactos y a soldar el conductor... Mientras se enfriaba me fui a comprar unos precintos plásticos y a pedir prestado un handy FT411 y un medidor de ROE de VHF.
Tenía un barral de cortina de madera y se lo puse a la par del caño, porque me parecía que no se aguantaba el peso del alambre y precinté todo, luego hice el choque de corriente con el coaxil y... ¿que falta? ¡NADA!


 Lo llevé afuera, lo metí en un viejo pié de ventilador, lo admiré un ratiro y corrí a conectar el handy, el roímetro y la antena y... ¡Grata sorpresa!!! 147.000 roe 1:1... 136.000 roe 1,5:1... 164.000 roe 1,3:1
Sencillamente... ¡Espectacular!!!!

y me llamaron para que vaya a comprar el pan, que ya eran las 11:30 hs....
Una antena con una ganancia aproximada a 6 dBi en 3 horas con un gasto casi nulo.

A la siesta la probé (donde estaba, a 2 metros del piso) con la gente del laburo en 150 MHz, que andaba en un coche a 7 Km del QTH y nos tomábamos ambos con muy buenas señales. Los dos estábamos con handy con 5 w , él con la colita de chancho y yo.. bueno...

Ya estaremos probando excitar repetidoras y les cuento. Acá les cuento: La única repe que oigo hasta el momento, con la antena a 6 metros de alto es la de San Justo (Santa Fe), pero no llego a excitarla con los 5 watts del handy. Seguiré probando.

LU5FR

lunes, 18 de octubre de 2010

JOTA 53

CON EL GRUPO SCOUT SAN FRANCISCO JAVIER

Les cuento que el sábado 16, llegamos temprano con Lucas LU2FCW a la sede del grupo para armar la estación, de modo que estuviera lista para cuando llegara la muchachada.
A las 15 horas dimos inicio a las actividades con la formación, izado de banderas, oraciones e instrucciones, hicimos una charlita previa para adentrar a los nuevos en lo que es el JOTA y como se hace para charlar con los hermanos de otros grupos.
Como ese día teníamos un montón de actividades, dividimos las tareas de la tropa; mientras Lucas daba la charla previa, yo estaba haciendo el primer contacto con LW2EVP, que desde el Grupo Scout General Paz de Berazategui, nos daba el primer reporte de señales.
Allí fue que Lucas se hizo cargo de la radio, con un equipo rover que se puso a charlar con sus iguales.

Mientras algunos iban armando las carpas donde pernoctaríamos y otros llevabamos a cabo una ceremonia del Fuego de la Ley, ya que teníamos dos promesantes para el fogon nocturno, Lucas seguía acumulando contactos: Cerca de las 16 horas estaba en contacto con los grupos Virgen de Lujan, San Juan Bautista y Ceferino Namuncurá, donde los chicos de la rama scout dejaban sus saludos a través del eter.

La banda de 40 metros estaba llena de Joteros, se anotaron qso con LU5JB, LW7DME, CX3UW, también LU9HAB con los chicos del Grupo scout Nuestra Sra. de Itatí estuvieron presentes. También se anotaron las charlas con el grupo Tomás Page y LW2EJN. La verdad que las notas de Lucas no están del todo claras, así que espero no olvidar ninguno de los grupos que se contactaron en la tarde.
A las 18 horas paramos con el Jota para hacer la merienda, higienizarnos y concurrir a misa. Luego de la misa se encendió el fogón y tuvimos ceremonia de promesas.

Mientras se organizaba todo para la cena, ya había gente en 80 metros y el scout Hernan Hoyos estuvo charlando un rato con Pablo del Grupo Cristo Rey de Guernica LU6EVD, hasta que nos llamaron para bendecir la mesa y cenar.
La cena se prolongó en una velada con canciones, sketch, danzas, aplausos scouts, hasta la una de la madrugada en que se dió la orden de silencio.
A partir de allí todas las guardias se llevaron a cabo en la Jefatura de Tropa donde estaba la estación. Los contactos que se anotaron, todos en la banda de 40 metros, fueron:
CA2WNG, CB1S, que estaban con unos cuantos grupos scouts desde Olimpo La Serena. Mas tarde yo estuve junto a algunos scouts charlando con Cristian PY3FOX del Grupo Scoteiro Bae Pendí Mate Amargo de Sao Paulo. También charlamos con PY3CT, Alejandro de la Agrupacion 115 Abecarito Slate de Porto Alegre y cuando ya casi salía el sol charlamos largo con PY3GJR Paulo que estaba acampando con 400 jovenes de 7 grupos en San Bernardo do Campo, cerca de San Pablo.
Así nos agarró el día, haciendo el JOTA con toda la muchachada del grupo scout. Los que se animaron a tomar el microfono fueron: Hernan H., Kevin S., Kevin M., el Chapiz, José, Ana Paula, Ana Melina, Nicolás, Milton, Carlitos, Fabio, Eliseo, estos son los que están anotados, pero cuando hacíamos la evaluación, fueron unos cuantos más los que levantaron la mano cuando pregunté quienes hablaron.
A las 11 horas, con las carpas levantadas, todo limpio y ordenado, dimos por terminado el JOTA para nuestro grupo, que con toda la alegría de haber disfrutado de este hermoso evento internacional, de haber compartido anecdotas y experiencias con sus iguales, se fueron con una sonrisa en el rostro a llevarles de regalo a sus madres las anecdotas de este hermoso JOTA.
Un abrazo a todos y felicitaciones a todos los radioaficionados que estuvieron apoyando a los scouts en este evento.
LU5FR y LU2FCW

jueves, 14 de octubre de 2010

MORSE EN LA ESCUELA

El Colegio San José 1121 de mi ciudad anualmente hace una "Feria del Libro", donde los alumnos asisten a talleres relativos a experiencias que no tienen habitualmente en la escuela.

Fui invitado para hacer algo sobre la radio, y me decidí sobre "el Código Morse" y propuse a los niños que cada uno armara un sonador para practicar el sonido del CW.

La idea la saqué de la web, donde se mostraba la manera de armar un relé para oir un sonador telegráfico; yo quise ir un poco más allá, y propuse que sea una "chicharrita" la que sonara, de modo que los chicos se familiaricen con la radiotelegrafía.

Esta fue la idea:

Así que, con los chicos puestos en alerta y avisados de que debían llevar sus propias baterías y un destornillador, armé unos kits con todo lo necesario y en menos de una hora los muchachos y algunas chicas de Quinto Grado, armaron sus sonadores con manipulador incluido.

Este era el proyecto y el kit que se le entregaba a cada uno:

Una vez que estuvieron armados, por supuesto con algunos contratiempos, ya que a algunos se les enredó el alambre mientras bobinaban, otros se les cortó el alambre, hay quienes llevaron pilas sin carga, otros que no llevaron su destornillador, etc. etc; más el exito fue total: a todos les funcionó su sonador. Algunos más, otros menos, unos mejor volumen, otros más chispa, pero todos sonaban.


Y luego, por un buen rato estuvimos probando los sonadores, haciendo que los chicos oigan las letras en código morse con los aparatos armador por ellos mismos. Y la mayor novedad para ellos fue comprobar que acercando un receptor de AM podían oir que su "spark" emitía señales audibles!!!

Quedaron muy contentos, se comprometieron a practicar, ¿no sienten como yo que la telegrafía está más viva que nunca?
Un abrazo
LU5FR

miércoles, 29 de septiembre de 2010

FILTRO DE AUDIO PARA CW

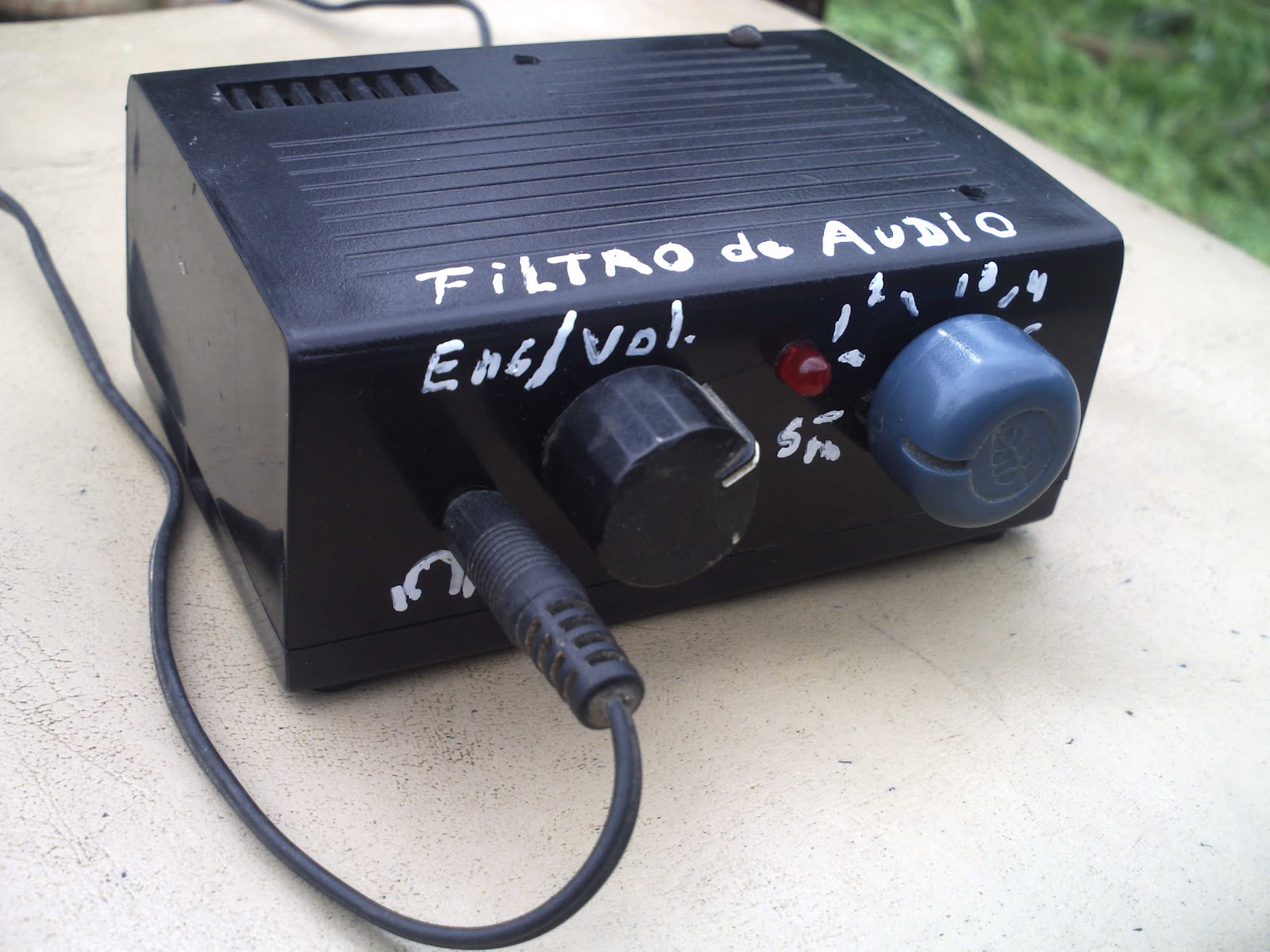

Entre mis accesorios de la estación tengo un filtro de audio hecho en casa copiado a PY2MG.
Mi amigo Elio LU1IAL me pidió que le haga uno para su estación, así que puse manos a la obra.

Entre mis trastos había un integrado de 4 amplificadores operacionales LM348, y me puse a buscar en la web. Encontré el AF1 de Elecraft, muy bueno, pero no tenía potes dobles; y me tuve que decidir por un simple filtro en cascada.
Encontré algunos con el 741, y como el 348 es básicamente una unión de 4 operacionales 741, no era difícil hacer 4 filtros iguales y disponerlos uno detrás del otro.
También puede usarse un LM324, un TL084, o TL074 sin variar las conexiones de los pins.
En Internet (y en algunos libros) están los cálculos que hay que hacer para establecer los valores de los componentes conforme a  la frecuencia que queremos dejar pasar.
Así establecí que para los capacitores más comunes que tenía de 0,01 uF y una banda pasante mínima de 300 Hz. debía usar resistencias de 100 K y 2 K en la entrada y 220 K en paralelo. Hay que hacer notar que la resistencia de 2 K a masa es la que establece el ancho de banda pasante, podrían ponerse allí potenciometros y hacer variable esta opción. Yo decidí que sean valores fijos. (demasiado lugar ocupa la llave y todo su cableado)

El resultado fue el esperado, tenemos 1 KHz de ancho de banda en el primer operacional; usando 2 nos quedan 600 Hz; con 3 operacionales 450 Hz y con los 4 en cascada tenemos 250 Hz., lo que nos favorece muchísimo a la hora de llevar adelante algún pile-up o atender en los concursos de telegrafía.
Como se ve en el waterfall del MixW, oyendo en 21014, ya con el Segundo filtro podemos dejar de oir una estación que está a solo 500 Hz de la frecuencia central, que se mantiene alrededor de los 800 Hz y ni hablar de los ruidos de linea y otras interferencias.

Es una herramienta muy buena para quienes nos gusta de la telegrafía, de los concursos y de los pile-up en DX.
Buenos contactos les desea
LU5FR

miércoles, 15 de septiembre de 2010

FRECUENCIMETRO BARATO SIN DISPLAY

¡SI!!! Sin display. EMITE LA LECTURA EN MORSE.

Un amigo me pidió un keyer y después se arrepintió, así que me quedó un PIC 16F84 para hacer algo.
Mi idea era tener un frecuencímetro. Busqué en el cajón de rezagos y encontré un display de leds de 4 dígitos, pero no pude encontrar en la web ningún diseño que aunara esos elementos.

En cambió, encontré la página de Phillip Rice VK3BHR, que utilizó un 16F84 para hacer un medidor de frecuencia que emite su lectura en código morse.

http://ironbark.bendigo.latrobe.edu.au/~rice/morsefm/morsefm.html
23-5-2012: Acabo de ver que esta página ha desaparecido, así que el asunto de como programar la suma o resta de frecuencias intermedias habrá que tratar de copiarlas del nuevo sitio de Phil, en los detalles de otro de sus frecuencímetros
https://sites.google.com/site/vk3bhr/home/fm/customising
Por mi parte puedo aclarar que poniendo la pata 8 del pic a masa, me dice la frecuencia a 20 ppm, dejando todos los otros jumpers sin conectar lee la frecuencia en forma directa.

Una idea genial para los pequeños equipos QRP que no tienen lugar donde meter un display.
La firma Smallwonderlabs comercializa el Freq-mite con esas características.

El circuito:


Como Phil nos ofrece en su página el circuito, el ensamblador y el código hex, enseguida procedí al armado, que quedó bastante bonito, pero...
Con alegría, ya que me gustan los desafíos, vi (mejor dicho no oí nada) que no funcionaba. Envié un mail a Phil en mi rudimentario ingles ayudado por el traductor de Google y unos días después estaba recibiendo el asesoramiento de este generoso australiano que no dudó en hacerme las correcciones necesarias en el hexagonal para que el aparato saliera andando.
En la página de VK3BHR podemos hallar todos los procedimientos para el calibrado y para establecer las frecuencias intermedias.
El dispositivo emite su lectura en CW, tiene las opciones de 3 velocidades distintas de emisión entre 8 y 20 ppm y también se puede seleccionar entre 3 y 5 dígitos luego del punto que sigue a los MHz.

Yo lo probé en principio con un oscilador con varios cristales y por ejemplo usé un cristal de croma de TV en 7164.5 y mi flamante frecuencímetro me informó "7.16496 MHZ" y en la otra opción "7.164 MHZ"
Falta una buena calibración comparando con un medidor comercial y ponerlo a trabajar en alguno de los QRP, por ahora estableceré donde oscilan un montón de cristales que no están señalados.

Si alguien está interesado, enviándome un mail a lu3fid@hotmail.com, yo le estaría enviando el archivo hex para grabar en el microprocesador pic

Un abrazo
LU5FR

miércoles, 1 de septiembre de 2010

AMPLIFICADOR LINEAL MOSFET PARA QRP DE 40 m

Les había contado en una entrada anterior de Lúcas y su GACW7 de solo 1,5 w y de su necesidad de tener un poco más de potencia, lo que habíamos solucionado con el amplificador de una válvula que anda bien, pero su volumen lo hace un poco impropio para moverte con un equipo portable; por lo que me decidí a incorporarle dentro del mismo gabinete un lineal con un transistor mosfet, que nos entregó 12 watts de potencia que vienen muy bien.



La idea salió de la página de ON6MU, al que le hicimos algunas modificaciones de acuerdo al material del que disponíamos.

Usé un Mosfet IRF530 al cual lo alimenté con 13,8 v en el drenaje a través de un choque bobinado sobre un toroide y polaricé la compuerta con un circuito de Bias que usa un diodo zener de 5 v y un preset, al cual lo calibramos para que el transistor consuma 10 mA sin señal.

Después de algunas pruebas de balunes y atenuadores decidí dejar solo una resistencia de 47 ohms en el circuito de entrada para que el excitador "vea" algo cerca de 50 ohms. En el circuito de salida también deseché transformadores y dejé un circuito "pi" normal, que se comporta muy bien y acopla el equipo  a la antena de 50 ohms con una ROE aceptable.



La conmutación de entrada/antena se hace con un relé conectado a los +12 v de transmisión traídos desde el transceptor que se activan cuando uno comienza a manipular.

El consumo está cerca de 1,2 Amp. y nos entrega entre 10 y 14 watts de salida.
El transistor se montó con un pequeño disipador de aluminio que se atornilló al gabinete para que la superficie de disipación se amplíe. No obstante, en los QSO que he llevado a cabo, notamos que el IRF530 apenas se calienta, lo que nos muestra que aceptaría una mayor tensión en el drenaje y por ende mayor potencia.

Otro proyecto exitoso, probado y que recomiendo.
73 y 88
LU5FR

martes, 24 de agosto de 2010

MINIBEAM DE G4ZU

Ideada por el Capitan Bird en la década del 50, es una excelente antena en relación valor-prestaciones.
Se trata de un irradiante tipo doblete para 15 metros (un poco más 7,32 m) alimentado con 10 m de linea de 300 ohms y un acoplador que deja la ROE 1:1 en las tres bandas sin necesidad de retocar cuando se cambia de banda.
Los elementos parásitos:  Tiene un Director para 10-15 metros que tiene una carga lineal para 15 y stub cortocircuitante para 10. Y un reflector para 15-20 con el mismo sistema, que además se comporta como dos reflectores en fase para 10 m.
Osea:
  • 2 elementos en 20 m - ganancia: 5 dB (aunque se comporta mas bien como dipolo)
  • 3 elementos en 15 m - ganancia: 7 dB
  • 5 elementos en 10 m - ganancia: 8,5 dB
Acá está el esquema, creo que se alcanzará a ver los datos.

A mi me salió gratis, la hice con los restos de una direccional de BC que me regalaron. La armé en setiembre de 2009, en Noviembre me regaló 1460 qso en 15 metros en el CQWWCW (3ro. en el mundo)
Es una antena que anda muy bien en 15 y en 10 y sale del paso en 20. Recomendable si no querés gastar mucho en una direccional.
El cable de alimentación de 300 ohms de TV es un problema, cada vez que sopla viento hay que subir a repararlo, se me cortó en los extremos en varias oportunidades. Hay que pensar en una linea abierta de mejor calidad.
A fines del 2010 una tormenta me la maltrató, se partió el reflector, y el director se torció. La bajé para empezar a pensar en algún otro diseño.
73
LU3FID

lunes, 16 de agosto de 2010

WAE CW 2010

Primera vez que me animo a participar en el WAE, no lo había hecho antes por desconocimiento, por ignorancia; cada vez que me arrimaba a las reglas del concurso y leía "QTC" era como si me tiraban una brasa caliente y huía despavorido.
Claro... Yo creía que tendría que recibir esas series de horas, licencias y números a una velocidad a veces difícil.
Este año y gracias a una ayuda de ON5ZO publicadas por LU5FF me enteré que no era yo quien debía recibir los QTC, sino que... ¡Yo solo debía transmitirlos!!!! y con solo apretar las teclas control y z!!!!
Así que este año y pese a que era conocedor que mi antena direccional, la MInibeam de G4ZU, no está en las mejores condiciones, ya que tiene el reflector quebrado, el director torcido y tiene una roe bastante importante en 15 metros y que además no podría dejar la actividad del grupo scout el sábado a la tarde, me aventuré a concursar, o mas bien participar de este WAE.
WAE son las siglas de trabajando toda Europa (Worked All Europe), así que debía tener apuntadas las antenas al viejo continente. El viernes a la noche un arranque flojo, no oía estaciones EU en 20 metros y en 40 metros el ruido era realmente insoportable, sumado a esto que hacía un frío terrible, me desanimé rápido y me fui a dormir temprano.
El sábado la cosa estaba mejor, algo de tráfico en 20 y por supuesto la que considero la mejor banda de DX me daría un montón de QSO y QTC, era 15 metros que tenía muchísima gente, pero tuve que irme a scout en las mejores horas de la tarde. Al volver me sorprendió una apertura en 10 metros que me dió algunos multiplicadores. A la noche las mismas condiciones del viernes, o sea, a dormir temprano.
El domingo arranqué con solo 110 qso y misma cantidad de qtc, pero la verdad entre 15 metros todo el día y  20 a la tardecita, me divertí un montón; no descansé casi nada en todo el día porque estuvo muy entretenido y dupliqué los contactos hechos en el tiempo anterior. Si bien seguía lindo en 20, a las 19 hs. decidí terminar el concurso para ir a misa.
Resultado: 318 QSO, 310 QTC pasados, 147 multiplicadores, un total de 92.316 puntos.
Resultado: 58 puesto en el mundo, 6to en Sudamérica y 2do en Argentina entre los SO LP.
Me alegró oir un montón de amigos argentinos participando del concurso y que espero les haya ido muy bien.
73 y 88
LU5FR

viernes, 6 de agosto de 2010

Otra vez en el colegio

A las 12:30 y aprovechando el receso entre los dos turnos, estuve en el colegio para armar la estación.
La directora me había señalado un salón en la planta alta con una ventana hacia los techos donde sacar la antena, así que les dije a los porteros que allí me dirigía y que no molesten a la Hermana Susana. Dicho esto, en un santiamén tuve la estación lista, incluso alcancé a hacer un pequeño QSO con CX5TS para probar el equipo y me dirigí al patio para cantar el himno e izar la bandera.
Invitado por la seño Celeste fui a charlar con los chicos, para recordarles un poco lo que había hablado el mes anterior y oír sus experiencias, incluso me propusieron hacer algún proyecto técnico para intercomunicarse en morse entre las 2 aulas.
Terminado esto, llamé el primer grupo de alumnos y nos dirigimos a la planta alta donde estaba la estación y... ¡sorpresa!!!! el salón estaba lleno, los chicos de tercero dando clases... ¡me había equivocado de aula al armar la estación!!!!
Medio desesperado, pero sin mostrar nerviosismos, saqué el cable de antena para ver si llegaba al aula contigua... no llegaba... viejo adagio latino dice "No calentarum, largum vivirum"... saqué una mesita al pasillo, junto a la puerta y allí enchufé todo rápidamente y comenzamos la faena con los muchachos.
Llamamos en 7140 sin respuesta, nos corrimos a 7110 donde había una rueda y pedimos comprendido, muy atentamente nos contestó CX5DV Ronald que nos dio reportajes y nos aclaró que estaban en rueda de amigos, mientras tanto Camila empezaba a sacar fotos de todo lo que ocurría.
Un poquito más arriba encontramos a CX3OI Hosías de Tacuarembó que departió un rato largo con Marcelo y Rodrigo. Esto fue un rato hasta que como por arte de magia las señales de Hosías desaparecieron y el ruido subió un montón.
Mientras le contaba a los chicos que el domingo hubo una explosión solar y que el martes hubo temblores en el campo magnetico terrestre, nos corrimos hasta 7090 donde comenzamos a llamar CQ. Llamado respondido inmediatamente por LU4DEM José Luis desde Zarate que muy amablemente charló con María del Carmen, Fabio y Fernando sobre pejerreyes y otros pececillos que suelen caer en manos de estos depredadores como Fabio ja ja ja
Ya era hora de cambiar de grupo y mientras lo hacíamos llamé nuevamente en 7140, donde primero Nelson CX1UN con señales bajas y entre los ruidos y luego LU5JB Juan Alberto desde Gualeguaychú, mucho mejor oido, nos contestaron para poder seguir haciendo radio con los niños.
Esta vez, con Juan Alberto charlaron Lúcas, Ana Laura, Mailén y Darío. Mientras un desconocido que no pasó distintiva exigía que hablen las maestras.
Cuando se fue LU5JB, cambiamos de grupo escolar y en el interín hicimos contacto con LU1JP, José María de Gualuguaychú y un poco después Marcelino LU7DSU que pudieron recibir los saludos de Lauro y María Laura; y como las condiciones estaban cada vez peores, casi no escuchabamos a los interlocutores, los pibes se me empezaron a dispersar, así que siendo ya las 16 horas, decidí levantar carpa y dar por terminada la visita.
La verdad, una hermosa tarde en el pasillo, doña propa que se amigó con nosotros y que nos permitió hacer unos cuantos contactos y que los chicos pudieran experimentar esta magia radial.
Me quedó ahora el proyecto del morse inter-aula y por ahí, quien dice... alguna cosa más.
Nos escuchamos el 26 de Agosto.
73
LU5FR

miércoles, 21 de julio de 2010

RIG QRP CW PORTABLE HOMEBREW


Un GACW7 diseño de LW3DYL hecho a mi modo con un 95 % de componentes reciclados, gabinete fabricado a martillazos. Un power de 2 rabiosos watts en antena.

Sus accesorios:

  • 2 baterias de 6,4 v 4Ah puestas en serie que me dan 12,8 volts. con unas 16 horas de autonomía en transmisión continua.
  • Un Key vertical casero hecho con trozos de un picaporte.
  • Auricular mono.
  • Antena dipolo alimentado al extremo. Son 20 metros de cable forrado de 0,50 mm, adaptados con un transformador sintonizado en un extremo y un metro de cable como contrapeso, que hace innecesaria una toma a tierra.
Lo armé en 2007 y me ha dado innumerables alegrías en mis salidas a campo.

73  de LU5FR

lunes, 19 de julio de 2010

SALIDA INVERNAL SCOUT

¿Supervivencia? A los muchachos les gusta llamarla Salvajada.
Cada invierno, en las vacaciones escolares, los caminantes y rovers de mi grupo scout se plantean esta salida como premio al primer servicio del año y como soy el único dirigente dispuesto, aprovecho para hacer algo de QRP portable.
Salimos el lunes 12 a las 7 de la mañana con un viento sur helado que nos hizo pensar muy bien si íbamos o no, pero como para un scout nada es imposible, atropellamos con rumbo a la isla "La Arrinconada", buscando la laguna "El Cachilo". Por su puesto, caminando, con mochila al hombro y cantando para sonreír en esa dificultad tan fría que se nos presentaba; pero el viento no sería la única dificultad, ya que no tuvimos en cuenta que el río había estado crecido y debíamos atravesar zonas bajas y el barro estaba realmente imbancable.
Llegamos al lugar de campamento embarrados hasta las rodillas, con los pies mojados, las zapatillas en las manos y temblando de frío. Fogata nunca más adorada, secar las cosas, armar los refugios, mesa, fogón, pescar para el tardío almuerzo, colgar la antena a 4 metros de altura y ¡a comunicar!!!!
Mis equipos? naturalmente, caseros, 2 rabiosos watts y antena dipolo alimentado al extremo, a solo 4 metros de altura (los aromos no dán para más)
El lunes fue el día radialmente mas productivo para mi, ya que después de llamar un rato en 7030 sin respuesta, oí llamando mas abajo a Emilio LU8QT/QRP quien me contestó de una y desde La Toma, San Luis, me dió un 579; luego fue LU6DBU Tito desde Tapalque que me regaló un 599 y mas tarde LU6DOT Daniel desde Quilmes que llegaba muy bien, me tomó con 339.
Cerca de las 18 hs Lucas LU2FCW estuvo llamando cerca de 7030, pero no obtuvo respuesta y como las tareas de campamento nos apremiaban, tuvimos que ir a procurarnos la carne para la cena ¡Gracias a Dios tuvimos una muy buena pesca!!!
Después de una noche muy fría, el martes amaneció mucho más lindo, soleado, sin viento y pese al aire frío, fue un lindo día. Las tareas de campamento fueron variadas, armar una balsa para la ceremonia. Ceremonia de pase de rama, entrega de cayados con cruce del arroyo, todo muy lindo, pero nos dejó poco tiempo para la radio, solo un QSO con LU8QT qe nos recibía 559 y después,a la tardecita estuvimos con Lucas llamando casi 2 horas sin obtener respuesta, pero nos vino bien para descargar la batería para que sea mas liviana al volver ja ja ja
El miércoles después del desayuno, levantamos campamento y después de almorzar emprendimos el regreso, cansados pero felices.
¡En fin!! pocos QSO pero no podemos decir que la pasamos mal.
LU5FR

jueves, 15 de julio de 2010

K8 SANJAVIERINO

Hacía rato que me picaba la curiosidad sobre la programación de chips microcontroladores. Hurgando en la web había visto algunos manipuladores telegráficos electrónicos, pero creía que era algo avanzado para mis pobres conocimientos, ¡cuán equivocado estaba!!!!

Vi en la página del GACW que Guillermo LW4DZC había hecho un K8 y en la nota direccionaba a la página de PY2MG Gomes; allí bajé el circuito y el programa para el pic.
Justo salió un viajecito a Santa Fe y compré un PIC 16F84 a 8 pesos. Los demás elementos serían reciclados.

Armé mi programador pic del sitio de Pablin, bajé el programa IC-Prog y...¡a probar!!!



Un gran agradecimiento a Guillermo que me pasó el Hex del K8 con mi Señal distintiva, y a Gomes que me aclaró que debía desconectar WDT y PC del IC-prog. Entre los dos me ayudaron a concretar con éxito este proyecto.

A buscar un gabinete, un plástico de una vieja fuente quemada de video juego sirvió, los conectores salieron de plaquetas viejas y así quedó.

Ahora a disfrutar de un magnífico keyer que me proporciona el placer de manipular un código casi perfecto y que tiene un montón de facilidades como ser llamador, baliza, mensajes, práctica, todo comandado desde un solo pulsador y la llave telegráfica, por menos de 15 $!!!!!

¡Animensé que no es dificil!!!!
LU5FR

viernes, 25 de junio de 2010

LU-Escuelas en el Colegio San José



Ultimo jueves de mes y el grupo Lu-Escuelas visita las escuelas para que los niños tengan conocimiento de nuestro amado hobby.
El miércoles 23 de Junio concurrí al Colegio san jose 1121 de nuestra ciudad para tener una agradable charla con los chicos de los dos quintos grados. 48 caritas curiosas se sentaron en el salón comedor preguntando que hacía yo allí, muchos me conocían pero no sabían de mis otras aficiones, les conté a que había venido, charlamos un poco sobre la historia de las comunicaciones humanas y la radio, pasando por las señales de humo, el telegrafo con hilos y las radios comerciales de FM.
Vimos el video "comunicando desde el Fin del Mundo" del GACW, circularon entre sus manos un puñado de tarjetas QSL, y les dejé trabajo para mañana: La lectura del cuento "Yuco" del que obsequié un ejemplar a cada maestra, la ubicación en el mapa de la Isla de los Estados, encontrar y copiar de internet el código morse y el código fonético internacional y preparar sus "alocuciones" para hablar mañana.
Me despidieron con un fuerte aplauso y me recomendaron que mañana no falte a clase.
El jueves 24 Acomodamos todas nuestras cosas con Lucas LU2FCW para poder estar en el colegio a las 12:30 hs. armando la estación y así fue, todo OK, a las 12:50 las aparatos estaban funcionando de maravillas, muy poco ruido de banda y para probar un corto QSO con Gerónimo LU5KCS y LW2DKF Fabian, que nos tomaban con señales 5-9 y más. Contentos nos encaminamos a formar para izar la enseña patria con los niños y al aula.
Grata sorpresa al charlar con los chicos, ¡que habían hecho la tarea!
Me enteré que Morse inventó el código a las 45 años y murió el día de su fallecimiento, que el telegrafista del Titanic se hundió con el barco llamando SOS y también se murió, y otras historias que los chicos habían averiguado, incluso algunos ya sabían su nombre en morse ¡tomá pa'vos!!!
Organizamos los niños en grupos de 7 u 8 y los fuimos a la radio.
Allí los chicos pudieron cruzar palabras con Rubén CX7TR, disfrutar de un QSO en CW con Hebe ZP5DPA, charlar con Catalina LU2GPU; pero lamentablemente la propagación hizo imposible que puedan charlar con otros niños que estaban siendo visitados en Buenos Aires, en Chaco y Misiones.
Esto nos hizo prometer nuestro regreso en Julio para dar el gusto a quienes se quedaron con las ganas.
¡hasta Julio!!!!
73 y 88 de LU5FR y LU2FCW

miércoles, 16 de junio de 2010

¿te parece poco 2 watts? UN LINEAL PARA EL QRP

Entre mis equipos tengo un QRP CW casero de 2 w que uso para mis salidas al campo.

En mis inicios radiales operaba con un transmisor de AM "El Cordobesito" que era una válvula 6DQ6 modulada a reactor por otra 6DQ6. Esos elementos quedaron en un cajón olvidados en el galpón.
Entonces me dije: hay que aprovechar ese material y tener algo que pueda darle un empujón al QRP en caso de emergencia y me decidí a elaborar un Lineal con una de esas lámparas.

Elegí hacer un lineal con una sola válvula porque no sabía si las dos que tenía servían las dos y además tenía miedo de que el qrp no alcanzara a exitarla, pero eso es otra historia.
Utilizando todos elementos que tenía en los cajones; o sea, sin gastar un solo peso y copiando ideas de lineales comerciales, bajados de internet, aportados por los amigos del foro Hamtec, logré llevar abuen puerto este lineal que para mi sorpresa entregó 35 w bien gorditos cuando uno mantiene apretado el manipulador y en operación CW anda en los 27 w de salida.


Me ha costado un poco el ajuste; pero he solucionado los problemitas que tenía.

Ya he hecho unos cuantos comunicados, recibiendo siempre muy buenos reportajes.
Y el mejor logro fue el jueves 10 de junio a las 19:40 cuando HA8LLK llamaba CQ dx y después de llamarlo un par de veces, emitió FR? y al insistir, hicimos el contacto, Atila me dió un 559 que me dejó lleno de orgullo.

El gabinete es toda una creación... Los amigos dicen que no lo pinte, que así es original ¿Ud. que piensan?


2 meses de uso sin problemas con muy buenos resultados, un día (mejor dicho una noche) nos lo olvidamos encendido y por la mañana el shack estaba lleno de humo, el trafo de alimentación había pasado a mejor vida ¡menos mal que no se incendió la estación!!

lunes, 14 de junio de 2010

WWSA el concurso sudamericano

Creía que iba a estar tan ocupado como el año pasado, y que solo iba a estar unas horas en el concurso.
Pero el mal tiempo hizo que deba dejar algunas cosas.
Arranqué el test con retraso, a las 13 horas local y no fue a causa del partido de la Selección.
Las condiciones estaban pésimas, mucho ruido de linea, mucho estático, ruido de banda, ruido, ruido; no obstante había estaciones, se operaba con dificultad, pero se operaba.
Le dí sin parar hasta las 19 horas para ir a hacer el fuego porque tenia gente a cenar, pero deje el llamador puesto y de vez en cuando atendía algún qso, eso fue hasta las 20:30 hs. en que tuve que ir a poner el asado en la parrilla, bañarme y esperar la gente; así que tuve que apagar, pero con más contactos que en los años anteriores.
Tenía la idea de sentarme en la radio cuando se fuera la gente, pero la sobremesa se hizo larga y con vino hasta las 4 de la madrugada.
Hora de descansar.
Me levanté a las 8, me senté en la radio a las 8:30 y aguantando los ruidos, pude hacer unos cuántos puntos más. A las 12 tenía hambre y había operado unas 9 horas de las 24 del concurso.


 Band    QSOs    Pts  Cty   ZN
   3,5      10      3    4    3
     7      35      32    9    7
    14      31      58   12    7
    21      50     134   20   11
 Total     126     227   45   28
Score: 16.571

Más qso que en 2008, pero menos puntos.
 ¿porque llueve siempre para los concursos importantes?
Seguiremos participando y aprendiendo.

lunes, 31 de mayo de 2010

WPX CW DESDE LU3DKV

Invitado por el Gaby LU5FZ fui al Radio Club City  Bell a participar de este importante concurso en la categoría Multi Operador, Single Transmisor.
Empezamos el viernes con lluvia, estáticos, ruido de linea y pésimas condiciones. Apenas una veintena de contactos en 20 metros en la primer hora y a cambiar a 40 ¡Oh!! la RF nos apagaba la compu, solucionado ahora si empezamos ¿que pasa? el N1MM empezó en 40 con el exchange desde 001. ¿como se arregla? Llamados a los expertos, repaso de las reglas, apagar y reiniciar, etc. = una hora perdida.
Bueno, la noche casi perdida, el ruido de linea y banda pasaba por momentos los 9+20, el asunto que me fui a dormir a las 7 del sábado con solo 148 qso.
Me levanté a las 12 y... ¡10 metros nos estaba tirando una soga!!!, llegaron otros operadores y a la tarde estuvo bueno en 15 y pasable en 20. Después de la media noche me dejaron solo hasta las 6 de la mañana y me fui a dormir con 680 qso. Había soplado viento sur que se llevó las nubes, los estáticos y el ruido de linea bajó a S 7.
Cuando desperté a las 12 estabamos rasguñando los 1000 contactos y terminamos el test con 1198 qso.
Los puntos fueron bajos para High Power (usamos 400 w), pero nos queda la experiencia, el saber que le sacamos lo más que pudimos sacarle a la estación, se operó las 48 horas y pasamos unos momentos muy lindos entre amigos.
El RC City Bell entregó a LU-Escuelas un receptor armado por LW9DBU para obsequiar a alguna escuela. Tambien entregó un reconocimiento a LU1DZ, que bien merecido lo tiene y nos atendió a cuerpo de rey.
Los operadores de LU3DKV MS HP fueron LU5FZ, LW1EXU, LU7DSU, LU5BE, LU3DAT y el que escribe.
¡Gracias amigos del RC City Bell por atendernos tan bien!!!!

martes, 18 de mayo de 2010

MMFJ CW 2010

Me senté en la radio solo para despuntar el vicio, ya que las condiciones estaban malas, se preparaba la lluvia, había muchos estáticos y encima sabía que mis antenas no están de lo mejor, la Minibeam Tribanda está con el reflector quebrado y el director torcido, producto de las tormentas veraniegas.
Así y todo traté de poner lo mejor de mi y de apoco, me dí cuenta que iba mejor que el año pasado, a la primer parada, para ir a compartir un rato con el grupo scout, ya tenía 101 qso. La cosa iba bien.
Al final del día, ya con lluvia, me fui a dormir a las 12 de la noche con 224 qso, que ya eran más de los que había hecho en todo el concurso el año pasado.
Me levanté tempranito, a las 6, llovía y hacía frio, mucho viento, ideal para estar sentado en la radio. Como la cosa estaba media lerda, apenas 20 qso en 2 horas; al oir sonar las campanas de la capilla del barrio, aproveché y me fui a misa. Al volver unos mates con la vieja y a la radio por el resto del día, solo paré para almorzar y concluí el contest habiendo duplicado los puntos del año pasado, con 351 qso, 216.090 puntos, nada mal.
Conclusiones, tengo que mejorar la minibeam, porque en 20 no rinde ni como dipolo y cambiar la G5RV por un dipolo de 80.
A seguir participando!!!!!

lunes, 17 de mayo de 2010

MI MANIPULADOR CASERO

Siempre he dicho que con plata cualquiera es radioaficionado y por eso trato de comprar hecho solo lo que no puedo hacer con mis manos.
Por eso, a parte del tranceptor multibanda, todos los accesorios de mi estación son hechos o arreglados por mi.
Un key paddle iambico no se consigue por menos de 70 dolares, este me salió gratis.
Tenía unos relés telefónicos y aproveché los nucleos de los electroimanes, las clapas y la tornillería, como las partes son todas iguales, los agujeros coinciden, entonces puse unas bolas de acero de bicicleta como pivot de las paletas. La base de hierro me la regaló el tornero de la esquina.
Y lo mejor es el funcionamiento, que no tiene nada que envidiarle a una Bencher.

LU5FR un call más corto

Para presentar mi nueva señal distintiva de llamada, hicimos una cena con empanadas y vino tinto bien argentinos ambos con los amigos de mi ciudad, Lúcas LU2FCW, Edgardo LU2FNE, Jorge LU3FEB y Fede con la licencia en pañales.
La pregunta fue ¿porqué tenés camiseta nueva? ¿para qué?
Claro, ellos no son telegrafistas y tampoco son afectos a los concursos; hube de explicarles que una llamada más corta es mucho más fácil de copiar, te piden menos repeticiones y se hace un qso más corto, lo que deja la posibilidad de más contactos en total en un contest.
Bueno, ahora a disfrutarla.
Mi anterior licencia era LU3FID, pueden ver otro sitio con detalles en


Los voy a tener al tanto de todo
73 DE LU5FR
