DIPOLO PARA 12 Y 17 METROS CON TRAMPAS


Tras el ascenso de categoría y la posibilidad de trabajar DX en algunas bandas warc como 12 metros y 17 metros, sumado a las buenas condiciones de propagación que nos está dando este nuevo ciclo solar, me empujó a incursionar en estas bandas y eso me presentó la necesidad de tener antenas para las mismas, así que puse manos a la obra.
Hacía tiempo que quería probar armar trampas tipo palombo para dos bandas, pero teniendo datos para armarlas de una sola banda me decidí a armar un juego de trampas para 24.9 MHz y hacer esto que les presento.
Tenía los datos para armar trampas para 10 metros en una tribanda, así que debía modificar los datos que tenía, primero calculé la inductancia que se describía y con ese resultado, la capacidad que presentaba el tubo exterior para sintonizar en la frecuencia. Resultó que el tubo exterior estaba alrededor de los 10 pf. Así que usando un calculador on line de circuito LC, entendí que la bobina debía tener 4,1 microHenrios.

Y puse manos a la obra. Tenía pedazos de caño de aluminio, tubos plásticos, barras de fibra de vidrio de una vieja carpa, alambre de cobre, y a trabajar...

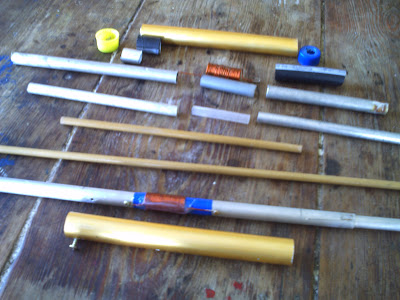

Los cuerpos de las bobinas se hicieron de plástico de 16 mm de diametro con un alma de fibra de vidrio, 22 vueltas de alambre de cobre de 1mm con una separación de 1mm, unidos los extremos con tornillos a los caños de aluminio del mismo grosor.
Las trampas se completaron con un caño de cortina de baño de 1 pulgada de diametro aislado con trozos de caño plástico de 3/4" y atornillada por uno de los extremos al caño del lado del dipolo de 12m.
A los fines de que no haya filtraciones de humedad los extremos de cada trampa se taponaron con tapitas de botella de gaseosa y sellador fastic.

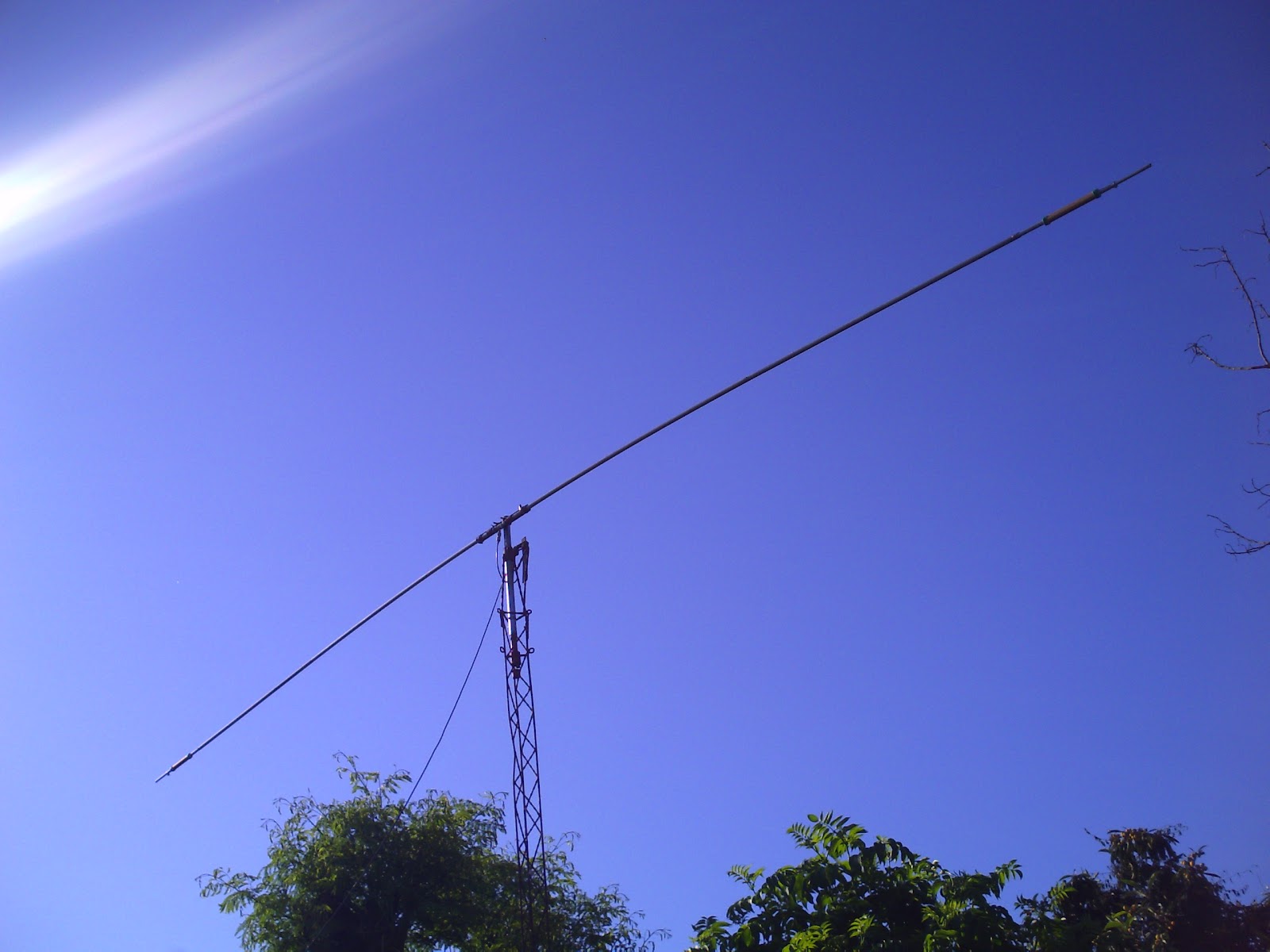

La simulación en el programa Mmana-Gal me acercó al largo de los elementos, pero en la práctica me los encontré un poquito distintos. El dipolo quedó de 2,86 metros desde el centro hasta las trampas y 26 cm desde ellas hasta el extremo.
Las trampas me quedaron sintonizadas un poquito arriba, a 25.7 MHz, que creo que es lo que me produce una ROE un poco alta de 2:1 en 24.9. Habría que probar hacerle una vuelta más a la bobina. En 18.1 tiene una 1:1 de ROE. Los resultados son muy buenos.
No es dificil y no es tanto trabajo para disponer de una eficiente antena para estas bandas tan activas en los que hace a comunicaciones de largo alcance.
73
LU5FR
